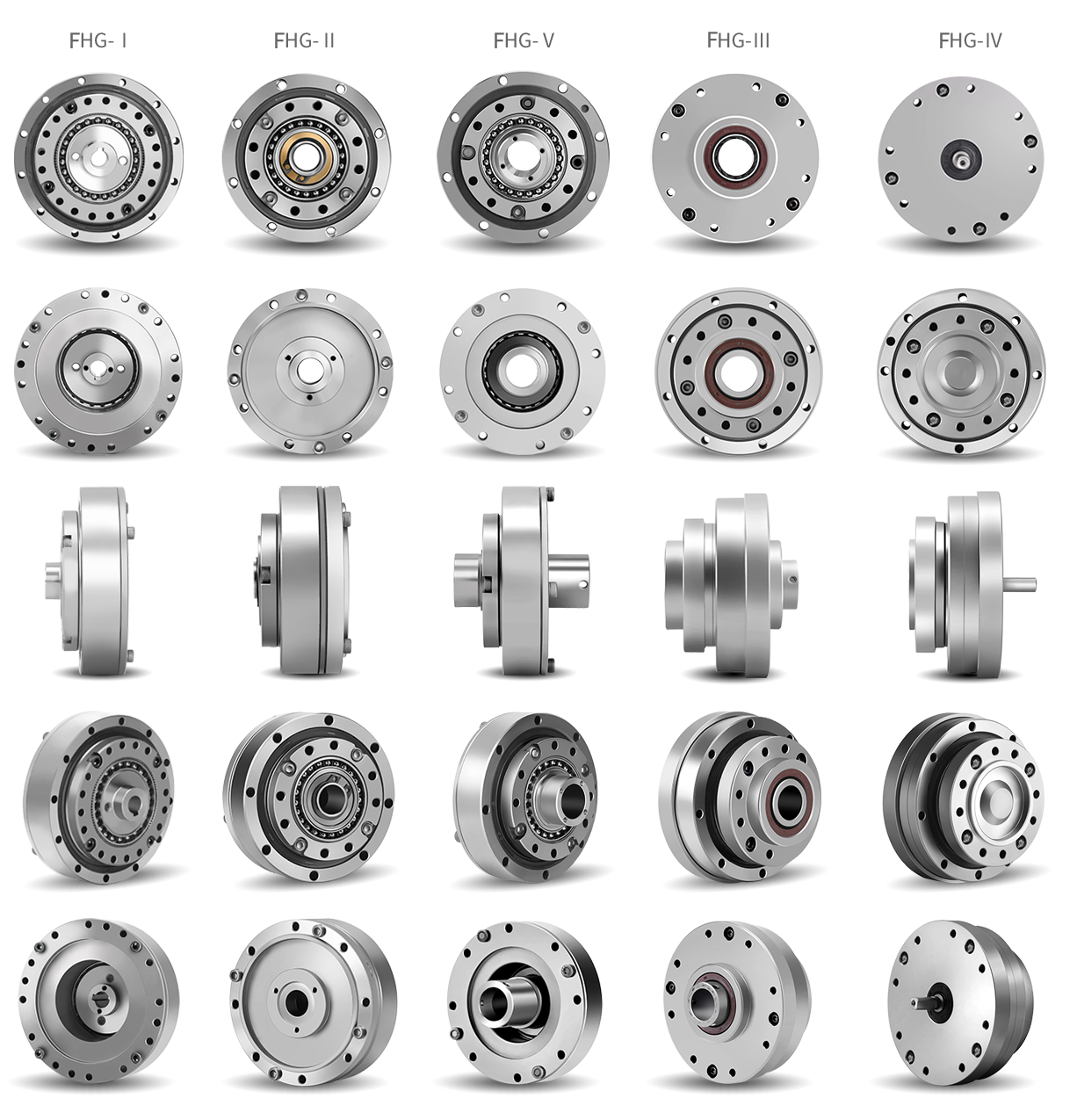

FHG系列諧波減速器柔輪為中空翻邊形標準筒結構，整機結構緊湊，是針對高轉矩的客戶研發的新品。
“G”系列是公司追求高負載容量，高可靠性的產物，其轉矩容量比LHT系列提升30%以上，使用壽命提高43%以上。
安裝說明：
既可采用剛輪端固定，柔輪端輸出的連接方式使用；也可采用柔輪端固定，剛輪端輸出的連接方式使用。
產品特點：
1、扁平設計、大口徑、中空軸
2、緊湊簡潔的設計
3、無齒隙
4、輸入輸出同軸
5、優良的定位精度和旋轉精度
| 型號 | 速比 | 輸入2000r/min時 的額定轉矩 | 起動停止時的 容許峰值轉矩 | 平均負載轉矩的 容許最大值 | 瞬間容許最大轉矩 | 容許最高輸入轉速（脂潤滑） | 容許平均輸入轉速（脂潤滑） | 背隙 | 重量 | 設計壽命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Hour | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | FHG-I/II:0.40 FHG-III:0.7 FHG-IV:0.66 FHG-V:0.40 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | FHG-I/II:0.54 FHG-III:0.99 FHG-IV:0.90 FHG-V:0.62 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | FHG-I/II:0.72 FHG-III:1.32 FHG-IV:1.29 FHG-V:0.82 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | FHG-I/II:1.22 FHG-III:2.02 FHG-IV:1.99 FHG-V:1.40 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | FHG-I/II:2.54 FHG-III:4.20 FHG-IV:4.00 FHG-V:2.70 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤20 | FHG-I/II:4.40 FHG-III:7.20 FHG-IV:7.00 FHG-V:4.06 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | 15000 | |||||

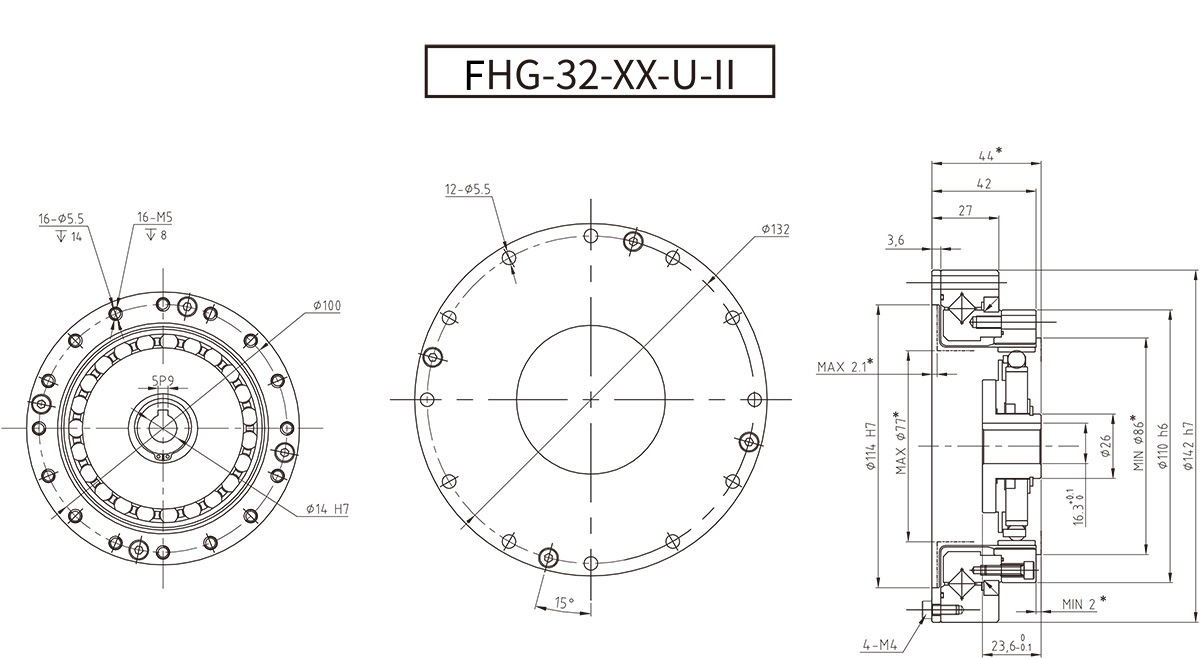

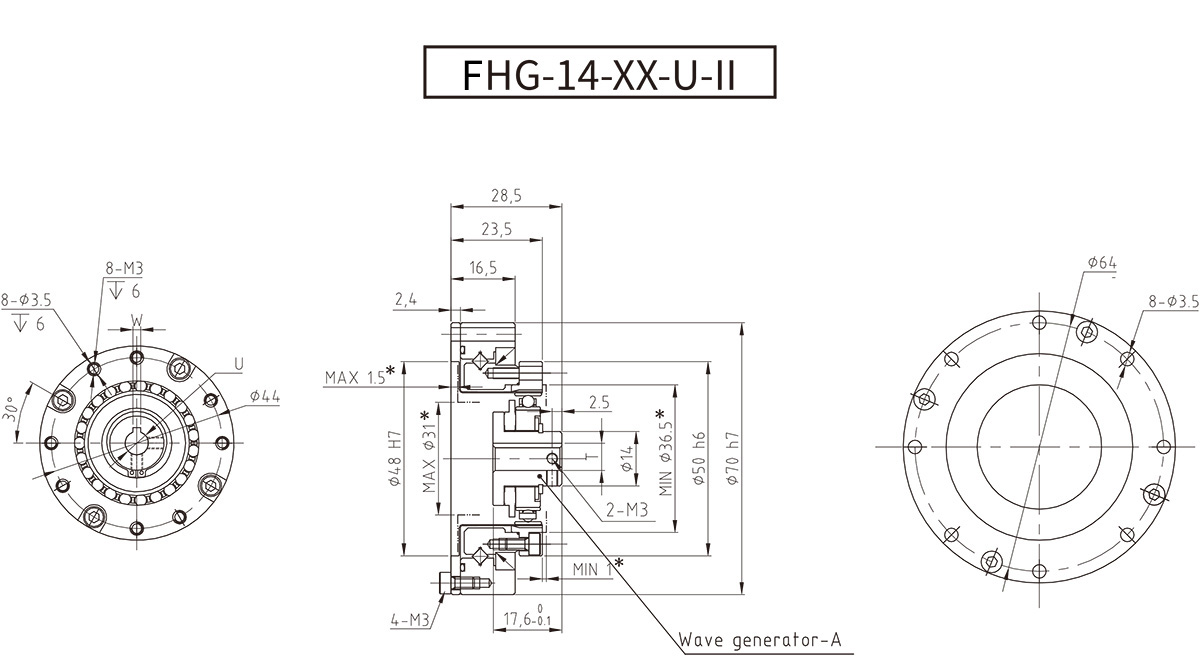

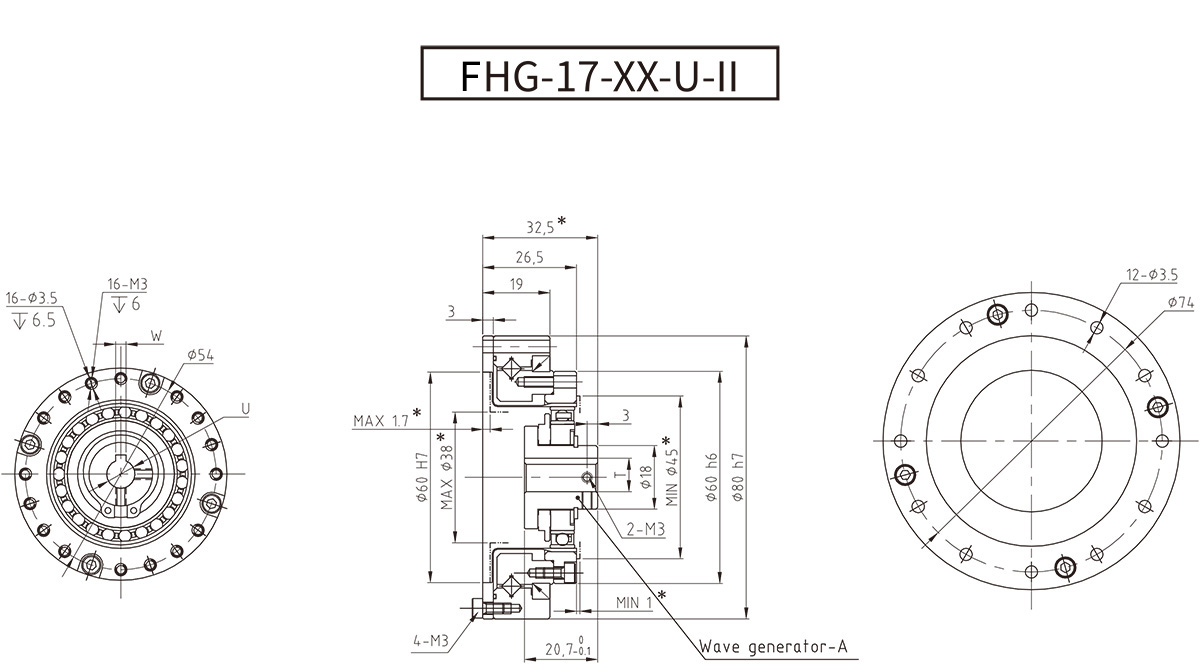

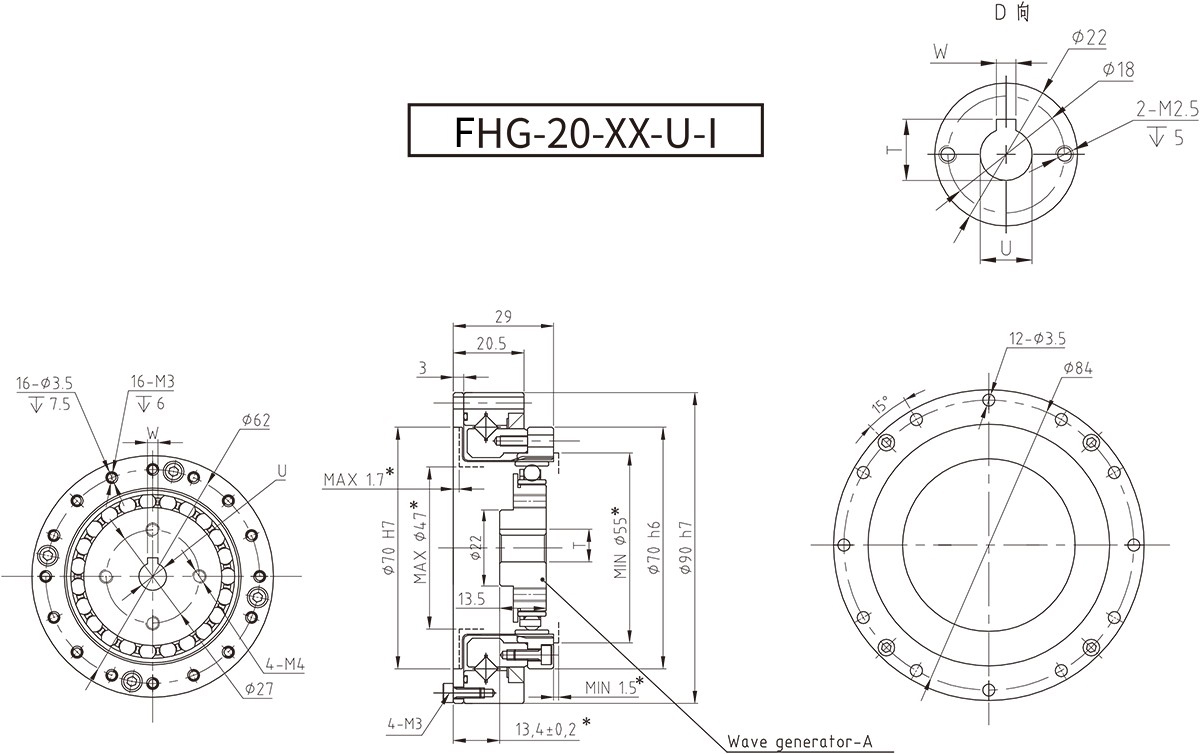

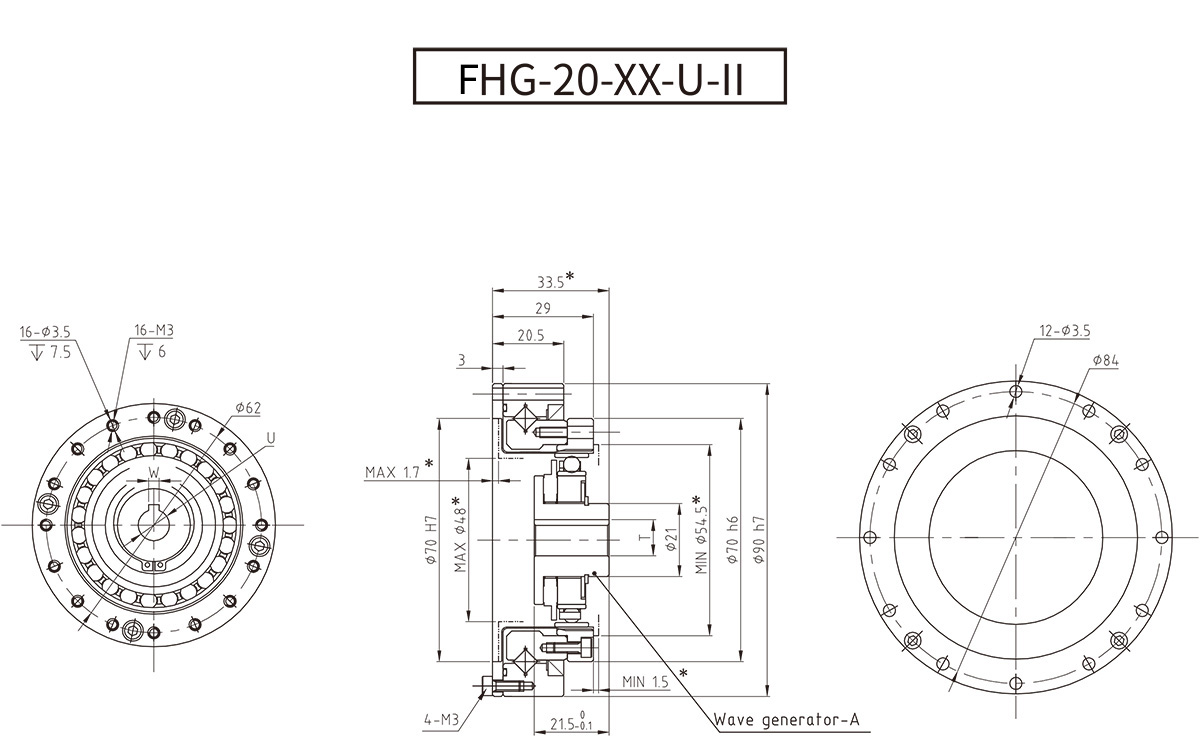

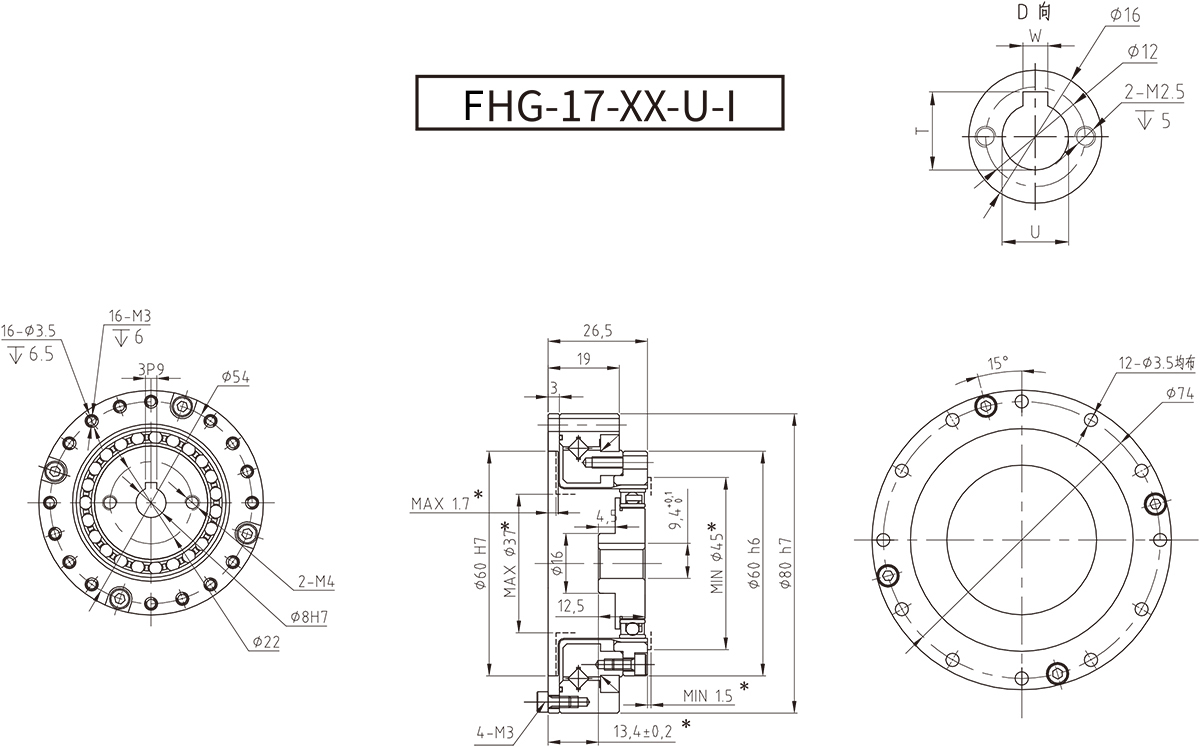

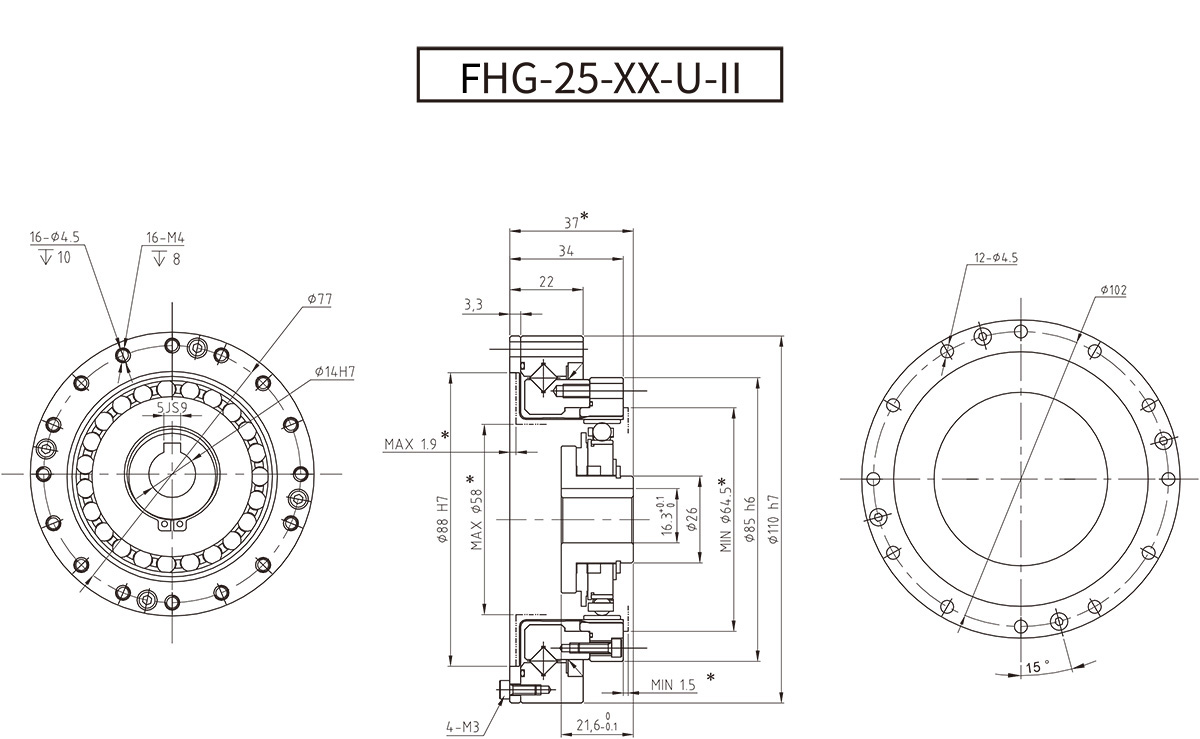

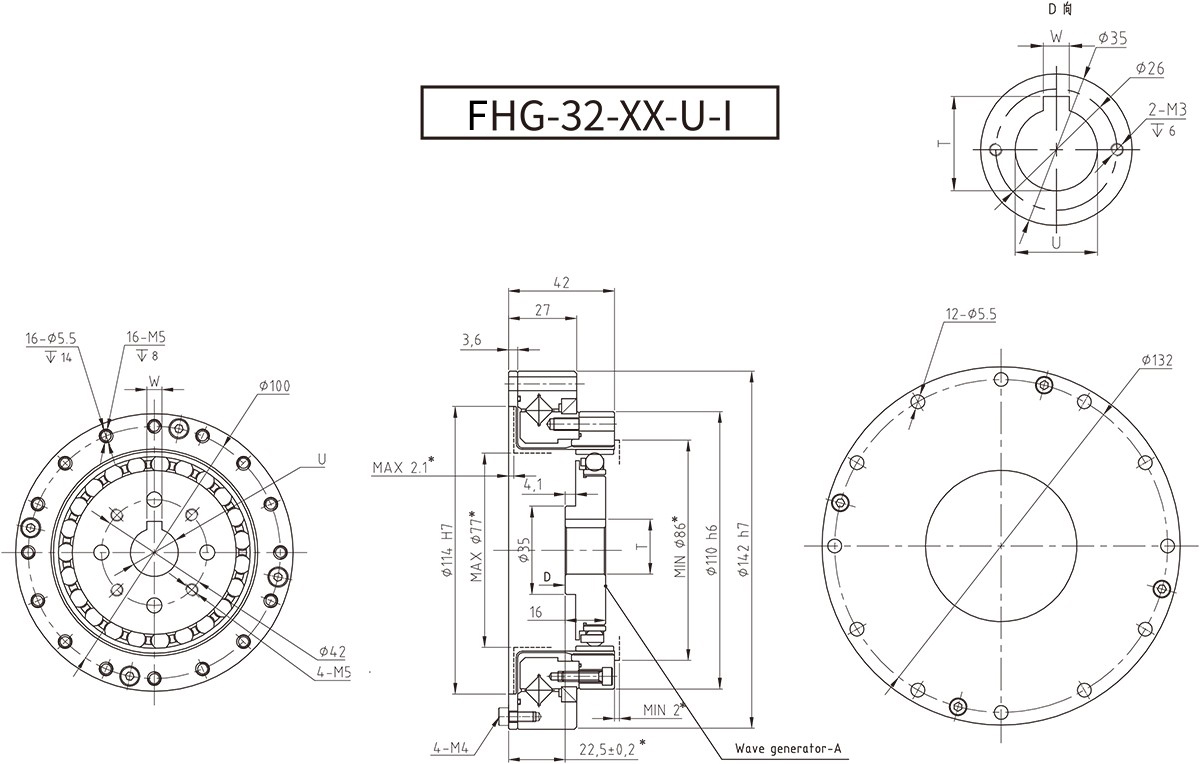

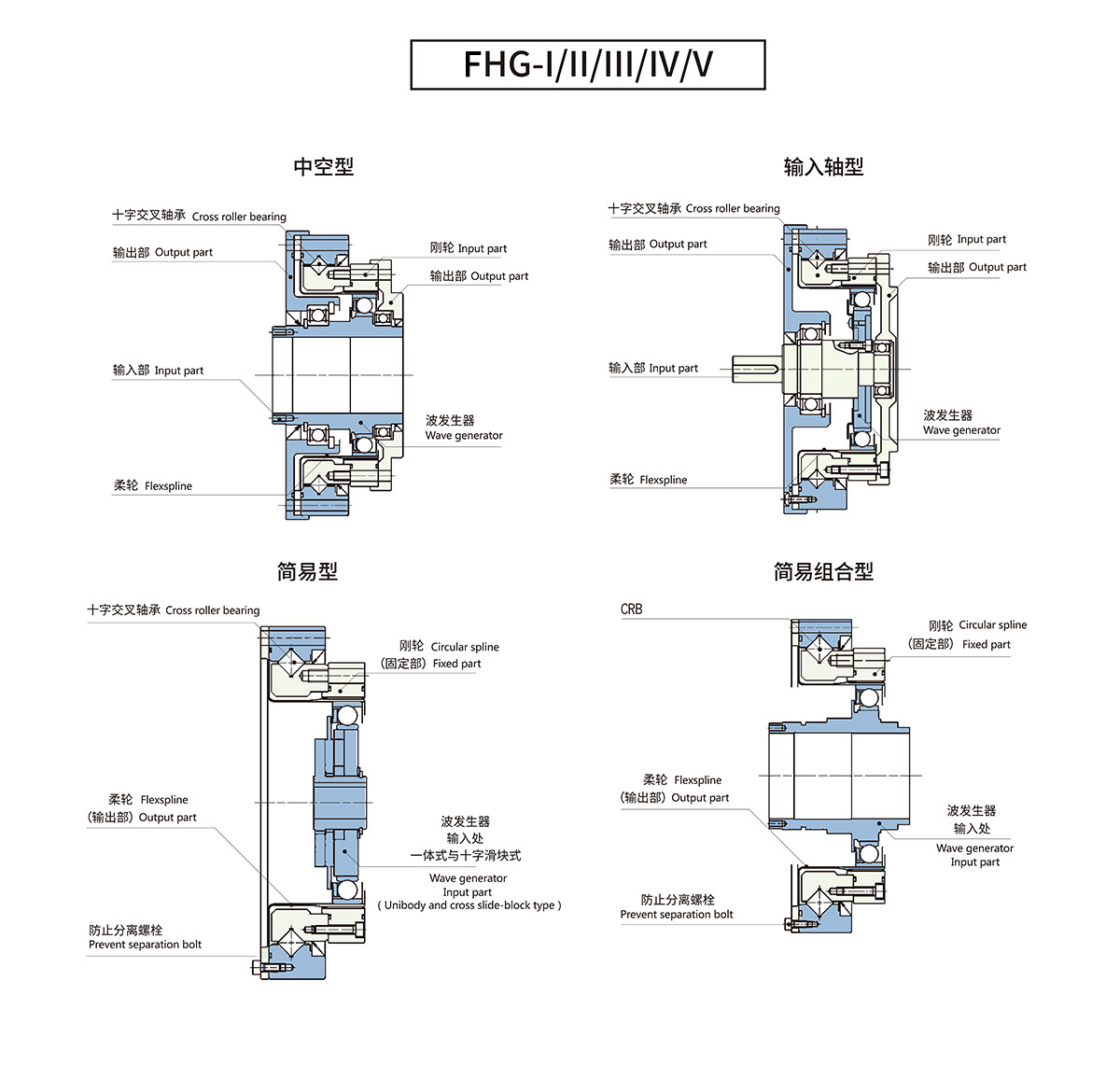

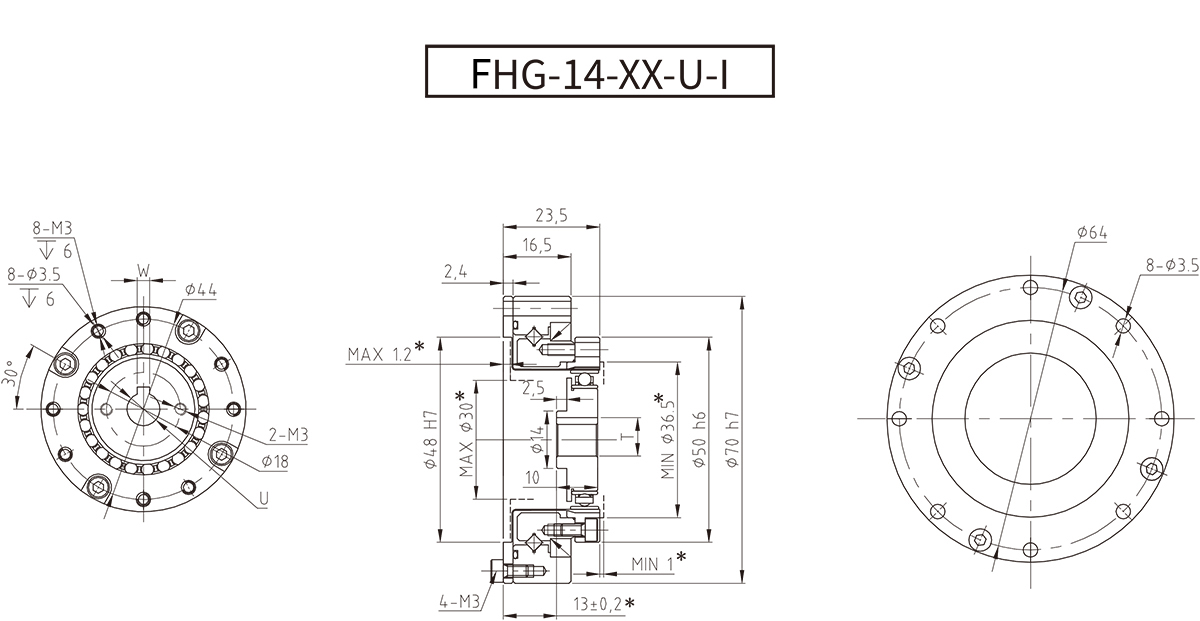

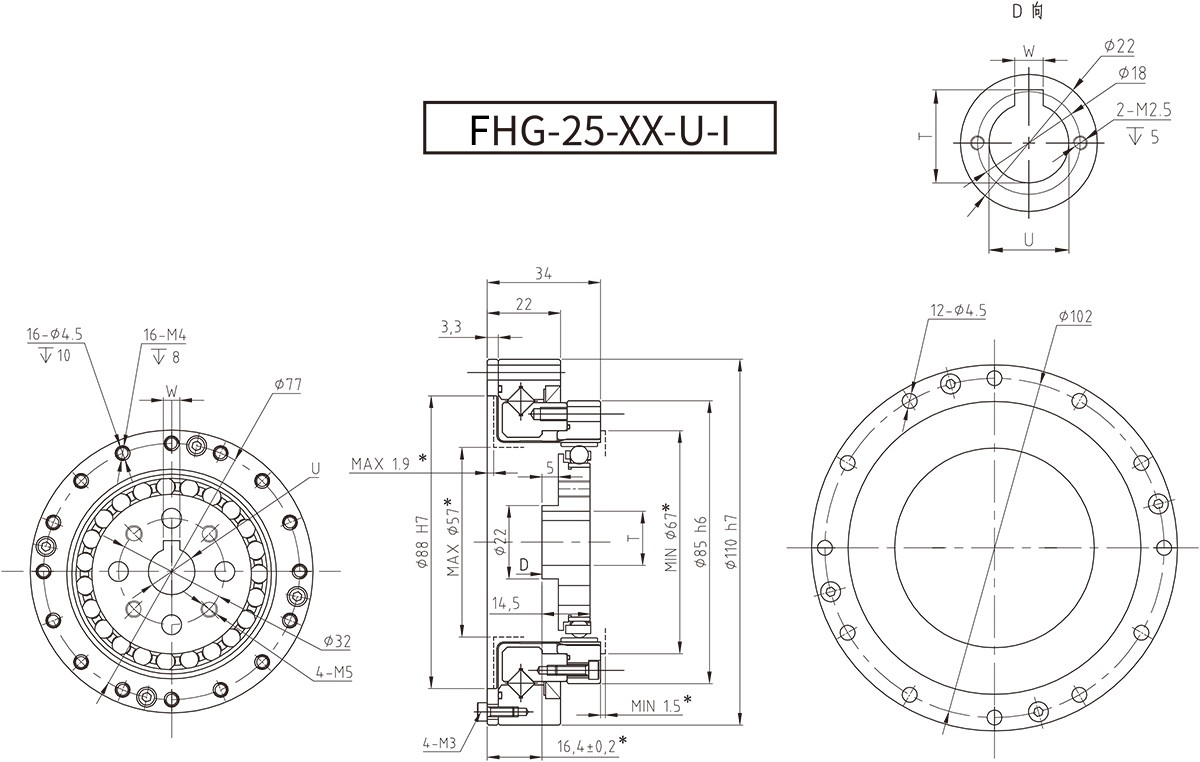

FHG-I/II系列諧波減速器：
● 波發生器采用一體式結構，整機結構緊湊
● 既可采用剛輪端固定，柔輪端輸出的連接方式使用；也可采用柔輪端固定，剛輪端輸出的連接方式使用
● 電機直連，安裝便利

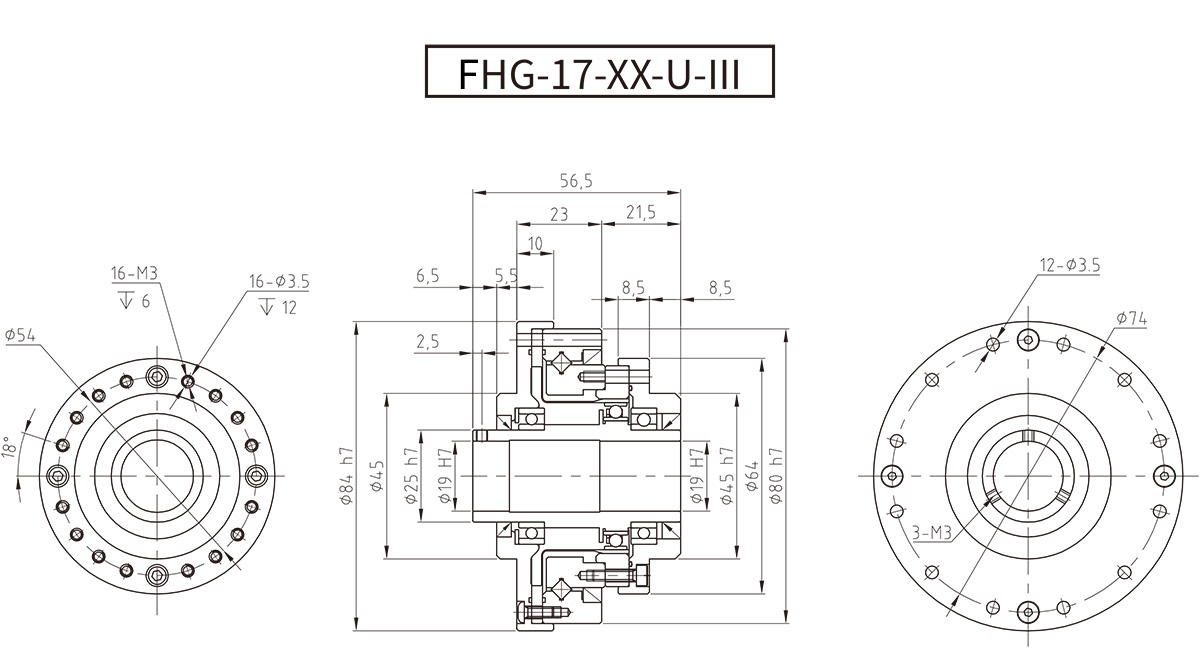

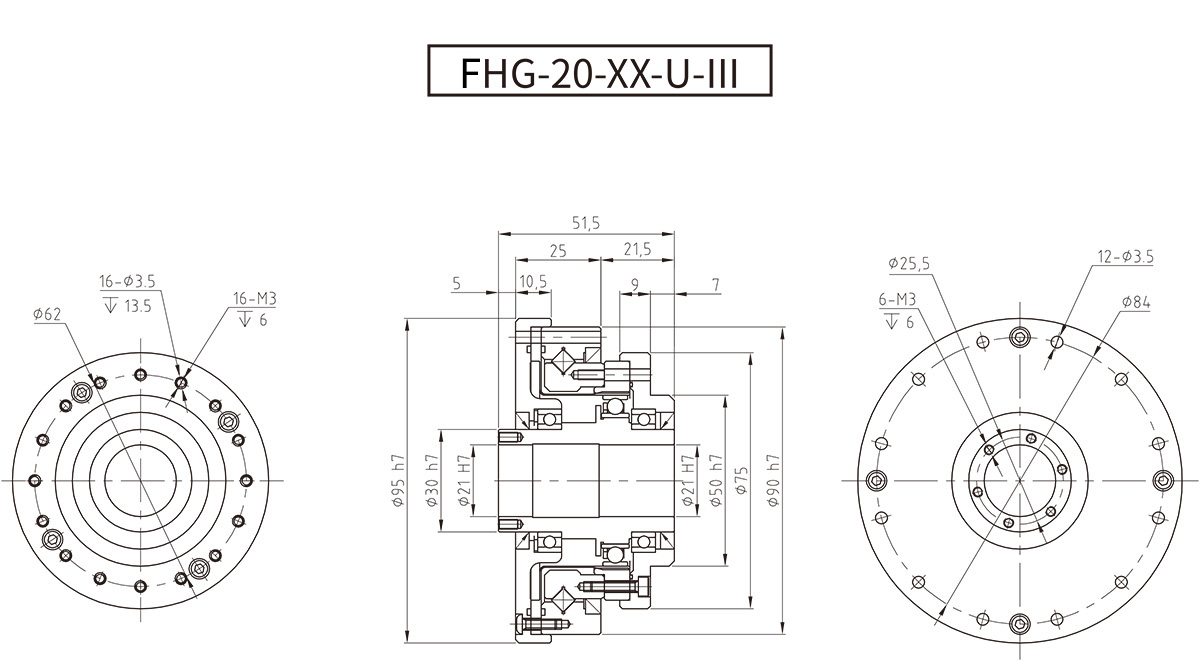

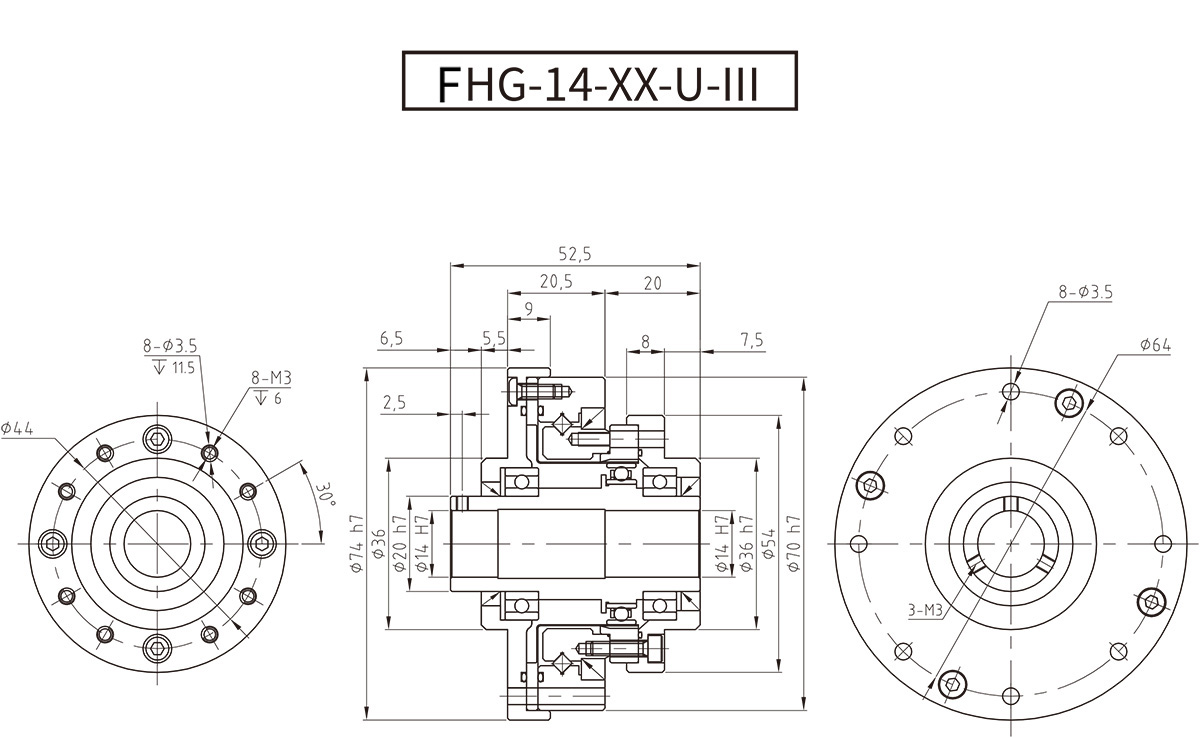

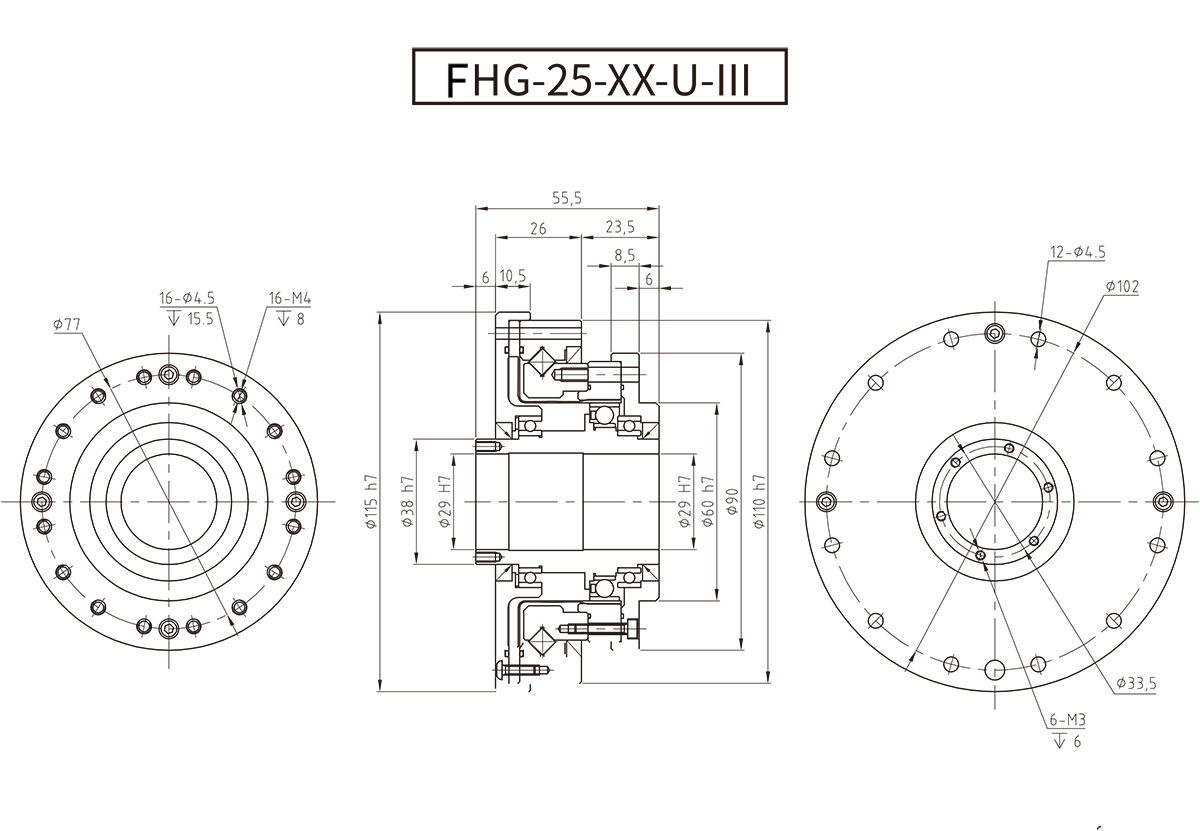

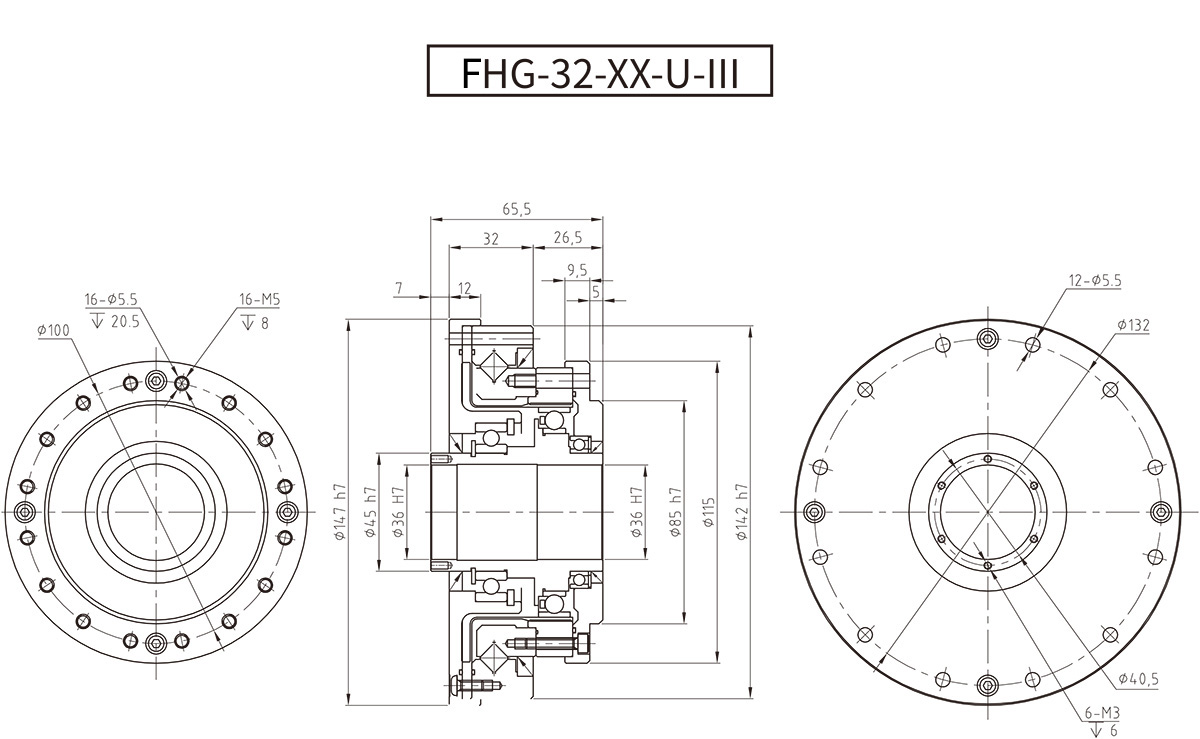

FHG-III系列諧波減速器：
● 波發生器凸輪中部有大口徑中空軸孔
● 減速器內部設計有支撐軸承，全密封結構，安裝簡便

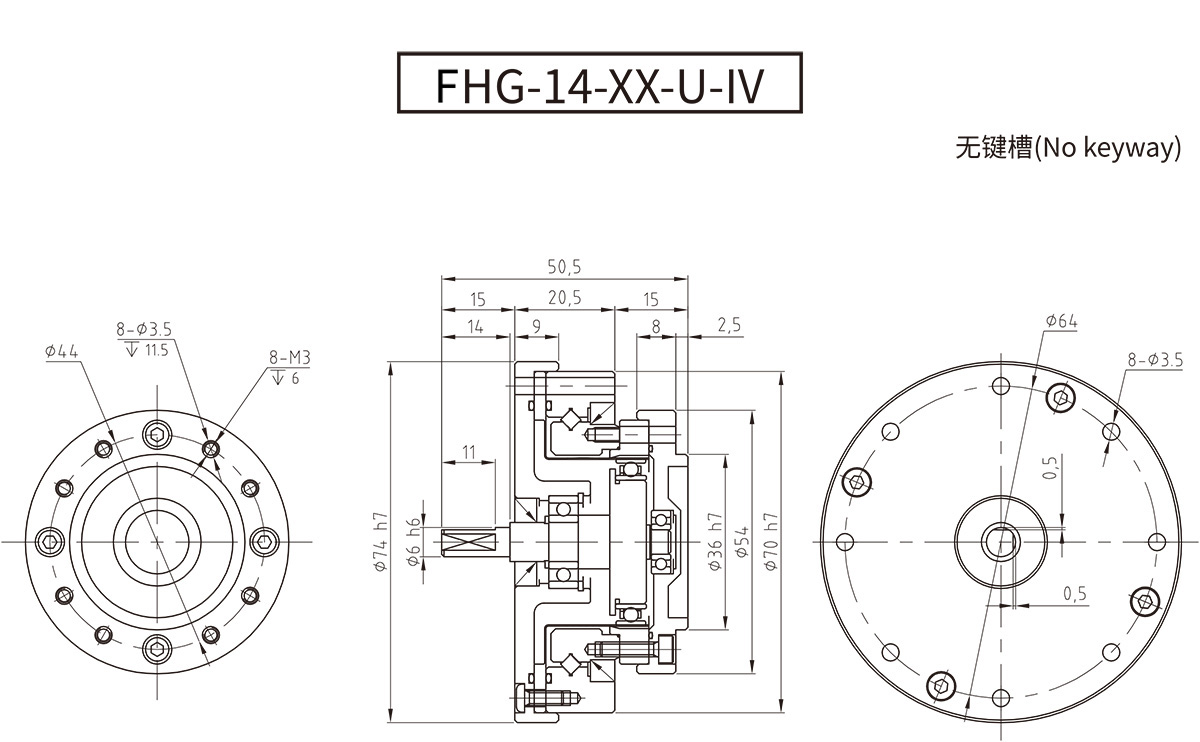

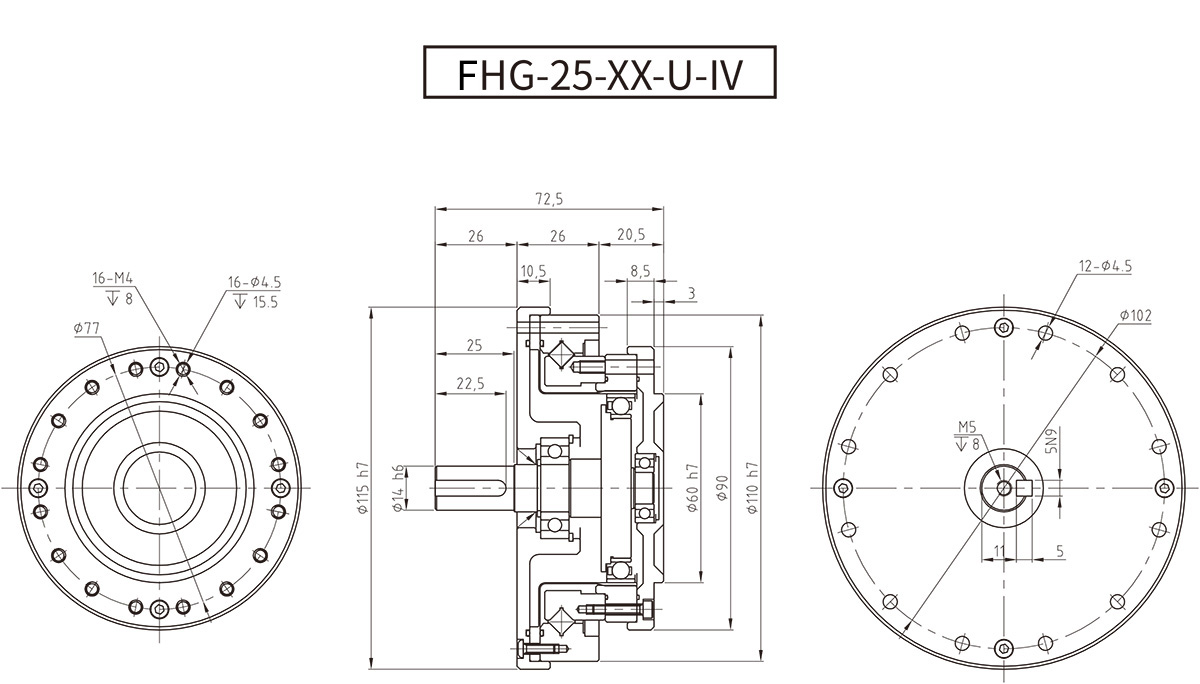

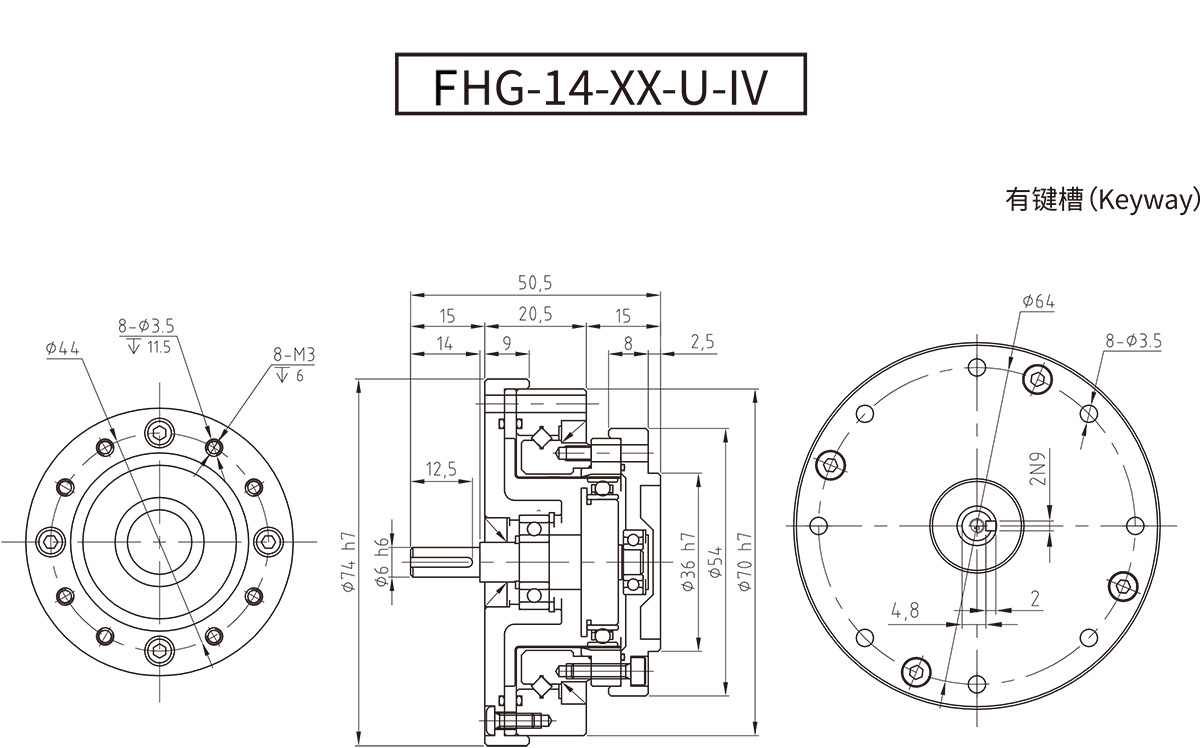

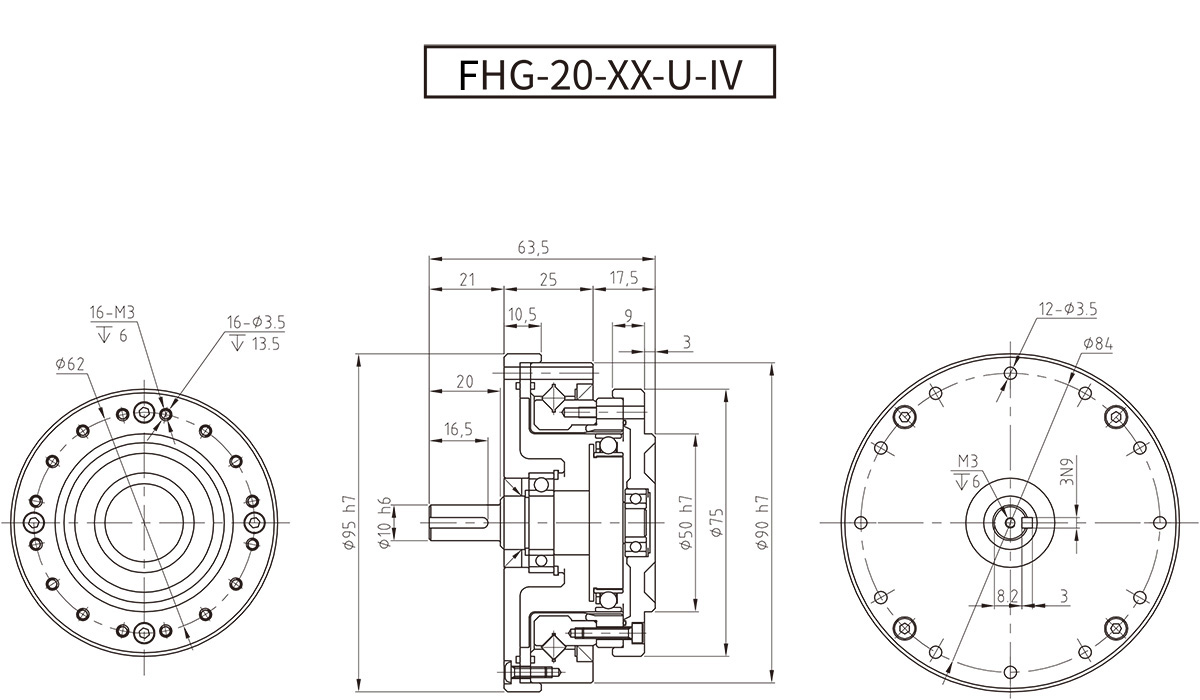

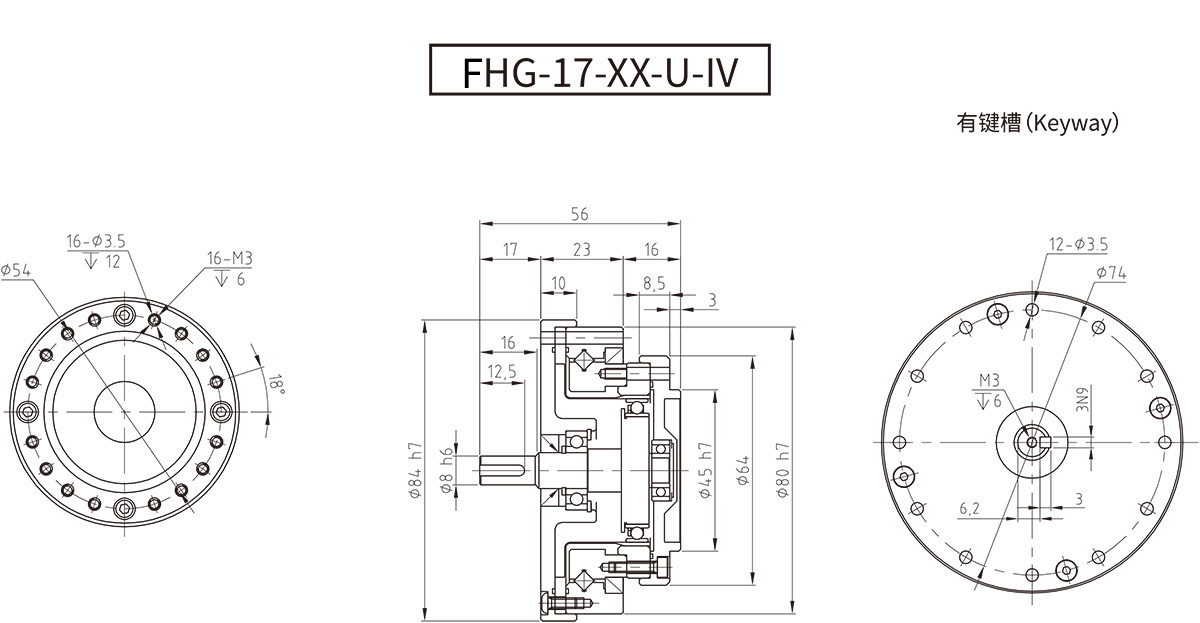

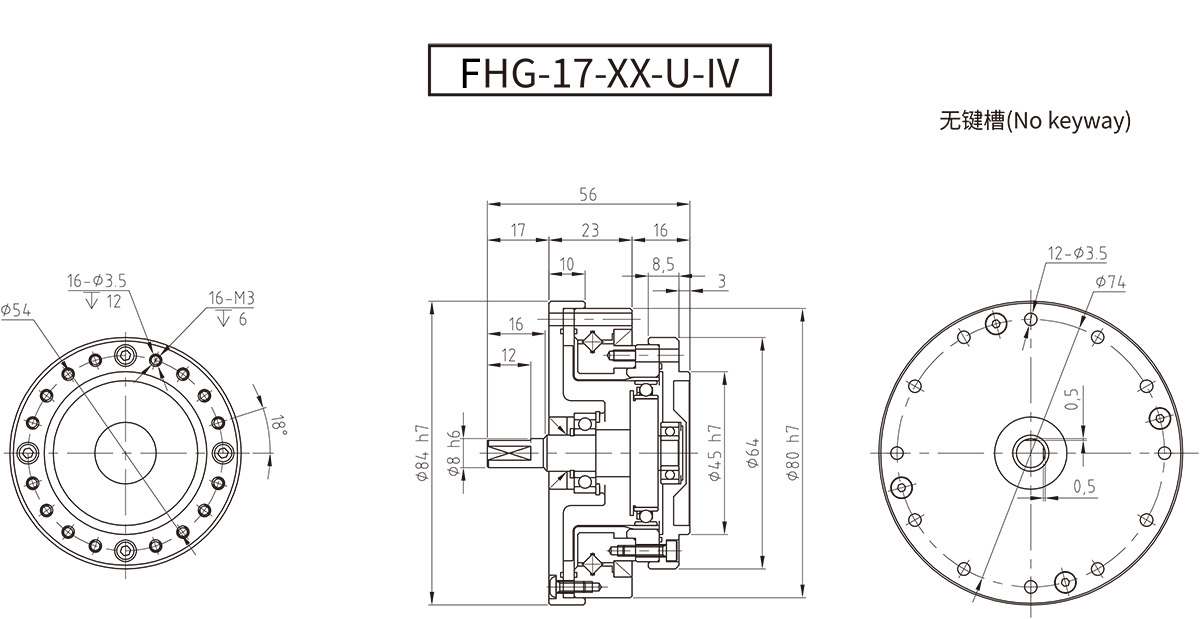

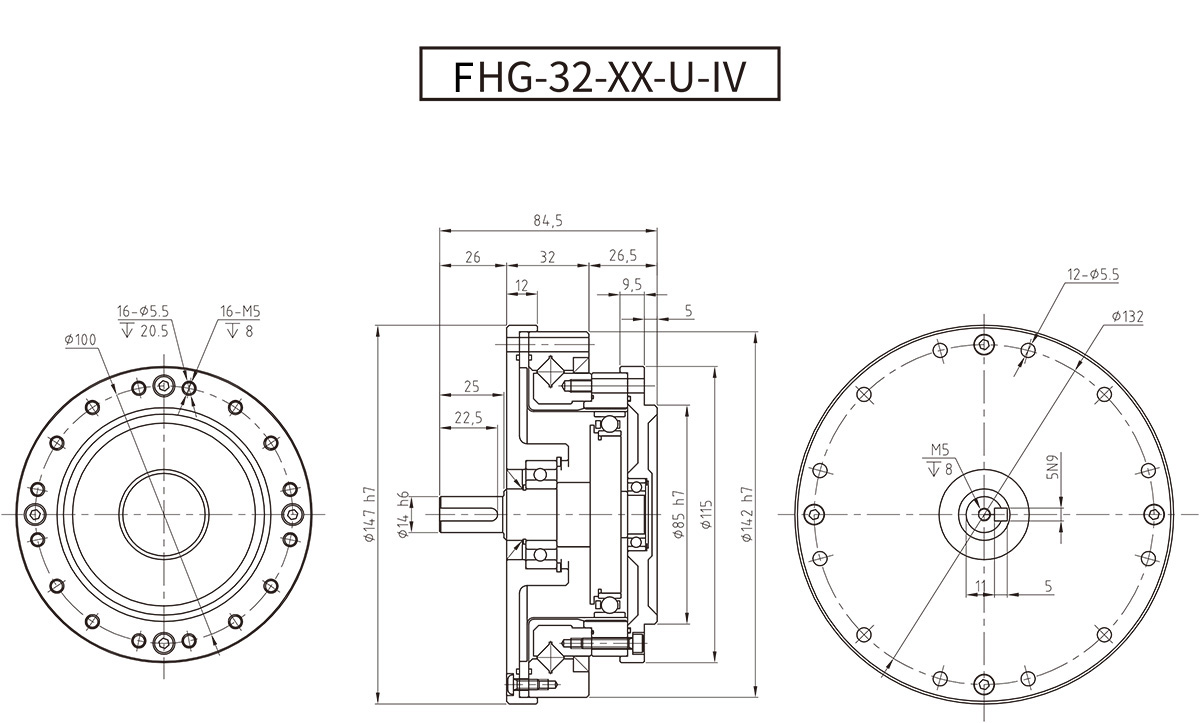

FHG-IV系列諧波減速器：
● 波發生器凸輪自帶輸入軸,可對應多種輸入形態
● 減速器內部設計有支撐軸承，全密封結構，安裝簡便

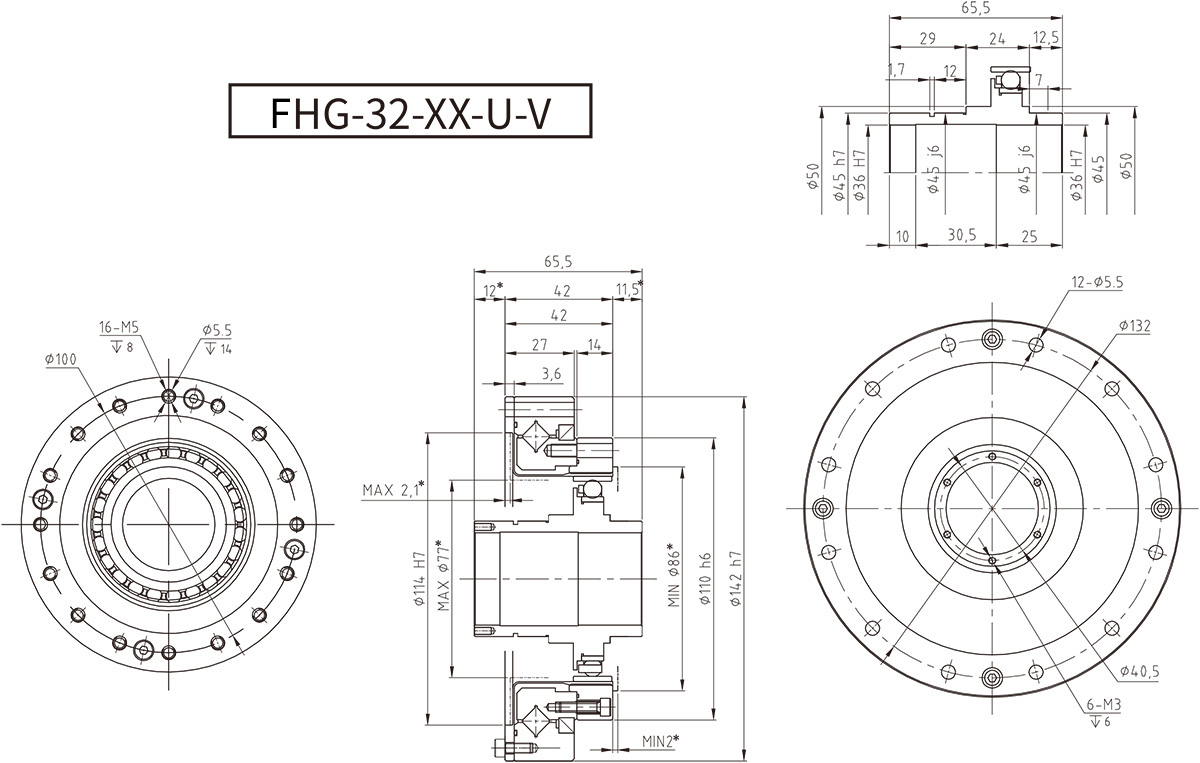

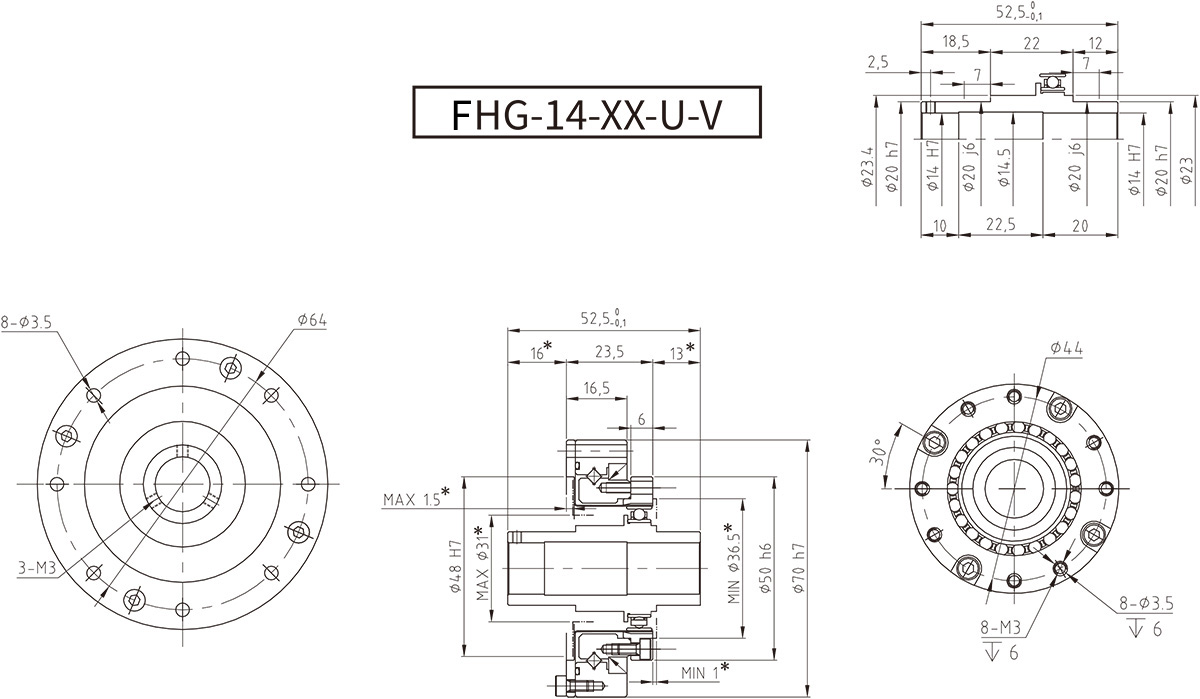

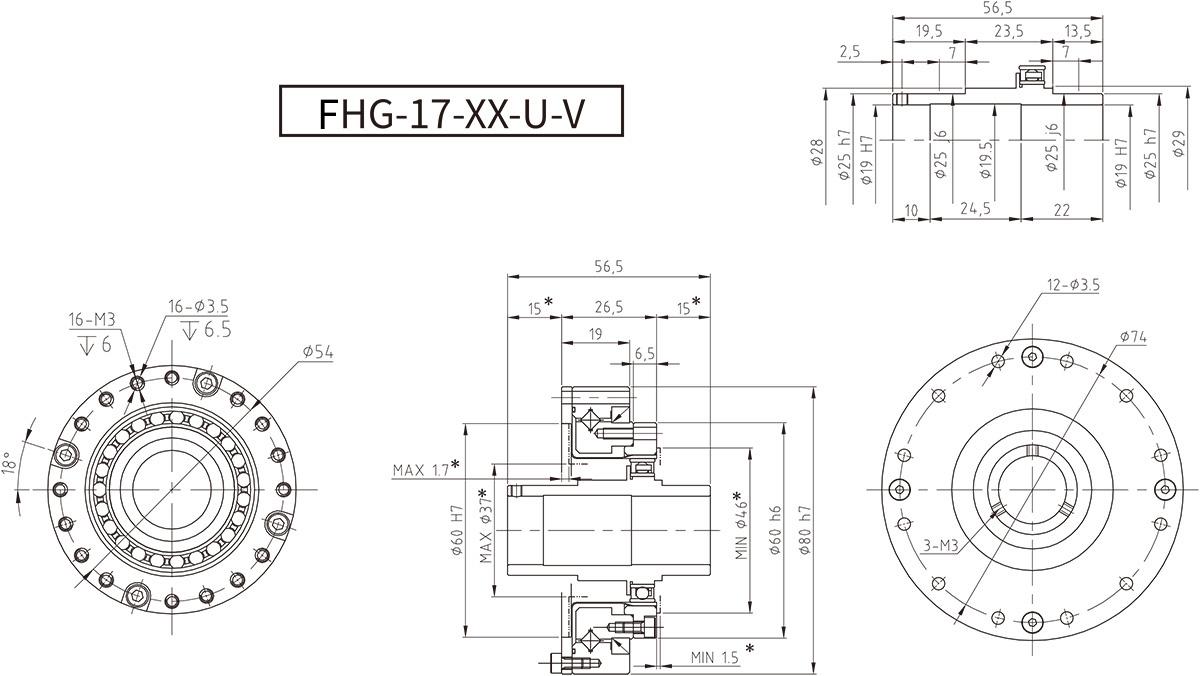

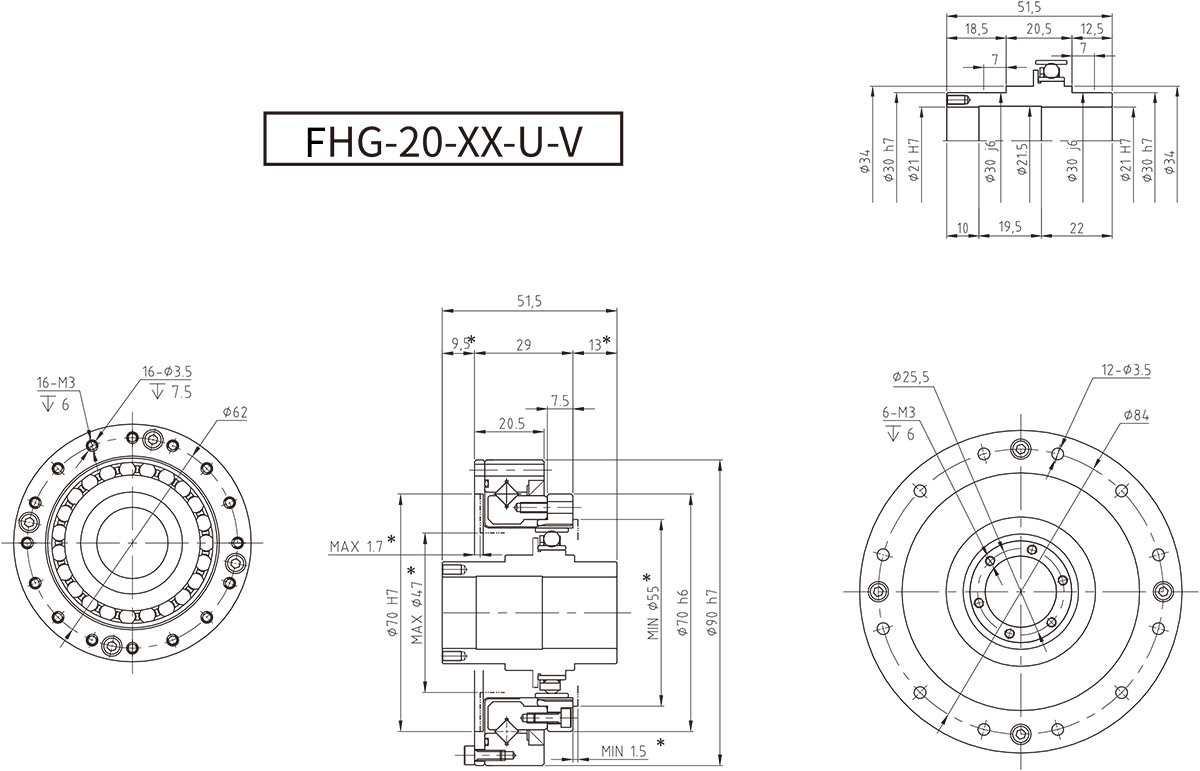

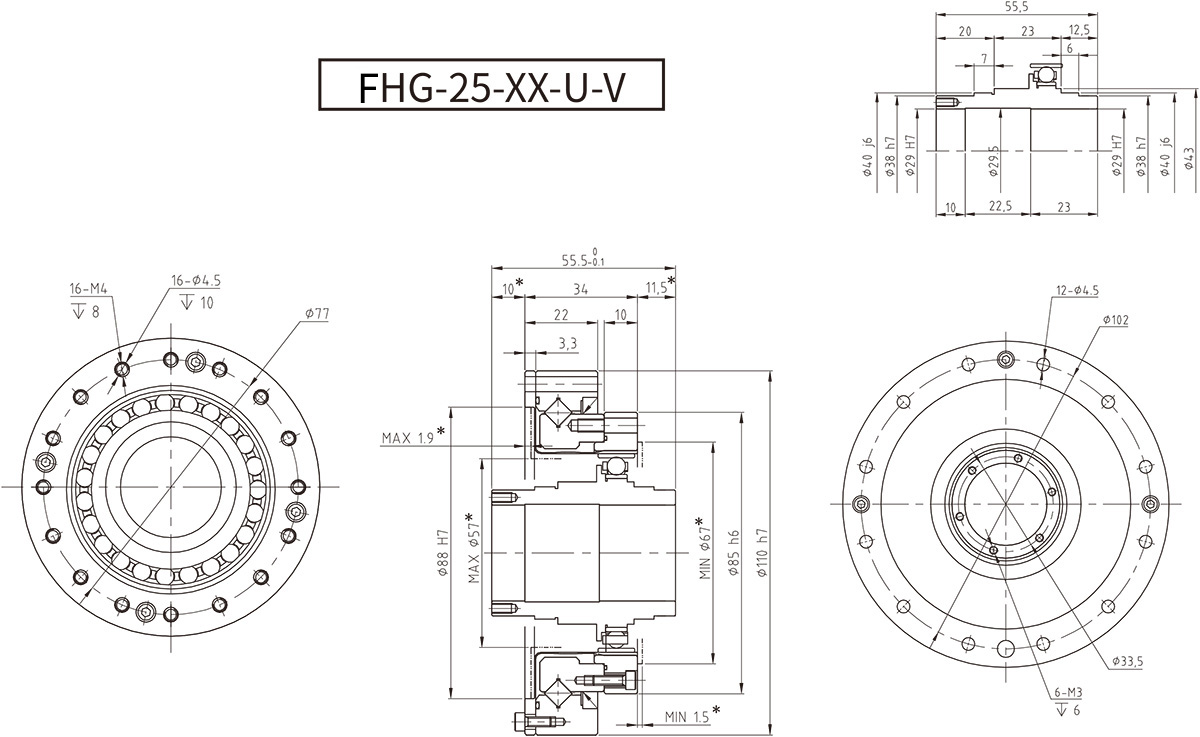

FHG-V系列諧波減速器：
在FHG-III系列的基礎上，讓客戶擁有更大的設計自由度，在保持原有性能參數不變的前提下，降低了減速器自身的重量和厚度
A:
可以。不管是尺寸, 材質, 還是應用場景，我司支持非標全方案定制, 工程師快速響應并提供解決方案和定制化圖紙。
A:
我司采用超高強度中低碳合金剛材質, 高剛性滿滾子十字交叉軸承，可用于直接支撐外部負載，具有高機能性、高速化、高轉矩等優點。
A:
有。我司提供免費電子版樣冊和紙質版樣冊。如有需要, 請撥打全國服務熱線: 400-969-0600
A:
我司選用減速器專用油脂, 具有良好的低溫啟動性能和抗氧化、抗級壓能力, 抑制噪音, 良好的油脂流動性, 可提高減速器壽命內的連續工作能力。
A:
可以?？蛻艨梢赃x擇購買標品或者非標樣品進行測試, 我司提供全程技術指導; 體量客戶或者特別項目, 我司均可免費提供樣品測試。
A:
我司現貨下單后24小時內可發貨; 非標定制產品, 雙方確認圖紙后3-5周可交付發貨。
A:
是的。我司擁有30,000平方米標準廠房，在浙江、蘇州、南京等地設立多個產品研發中心, 研發工程師團隊70人以上, 并獲得國家高新技術企業、國家級專精特新“小巨人”企業、省級高新技術企業研發中心等榮譽。
A:
1年質保, 終身維護。質保期內產品如出現故障或質量問題, 我司均提供免費更換; 如有需要, 也可提供技術工程師現場服務。
A:
可以。來福擁有成熟的解決方案團隊和經驗，接受客戶對關節模組在功率、扭矩、減速比、尺寸等不同方面上的定制要求, 為其提供高效專業的定制解決方案。
A:
1、模組長時間過載使用，建議選擇更大規格的模組
2、模組故障：電機磁鋼脫落后摩擦生熱；電機繞組損壞導致電機過熱；更換模組
3、減速機運行有異常；更換模組
